BASF0310 压力表直通管接头

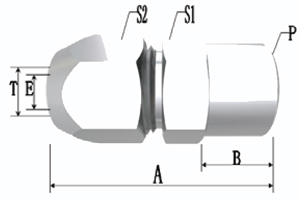

端接	尺寸		订货号	公称压力	A	B	E	对边尺寸
入口/出口	T	P	订货号	PN	A	B	E	S1	S2
卡箍式	6	M10*1	BASF030401	1.6MPa	35	10	4	14	12
	6	M14*1.5	BASF030402		39	13	4	19	12
	6	M16*1.5	BASF030403		39	13	4	22	12
	6	M20*1.5	BASF030404		40	13	4	24	12
	6	ZG1/2″	BASF030405		40	13	4	27	12
	8	M14*1.5	BASF030406		39	13	6	19	14
	8	M16*1.5	BASF030407		39	13	6	22	14
	8	M20*1.5	BASF030408		40	13	6	24	14
	8	ZG1/2″	BASF030409		40	13	6	27	14
	10	M16*1.5	BASF030410		40	13	8	22	17
	10	M20*1.5	BASF030411		41	13	8	24	17
	10	ZG1/2″	BASF030412		41	13	8	27	17
	12	M20*1.5	BASF030413		43	13	10	24	19
	12	ZG1/2″	BASF030414		43	13	10	27	19
	14	M18*1.5	BASF030415		45	13	12	24	22
	14	ZG1/2″	BASF030416		45	13	12	27	22

产品说明
产品概述：
卡箍式铜管接头是仪表管件的一部分，用于气源、信号管路系统中，配管为紫铜管、尼龙管。管接头材料为黄铜表面镀铬或钝化，公称压力1.6，配管外径6～14，该系列产品具有连接牢靠、密封性和反复性好、安装检修极其方便、效率高、工作安全可靠等优点。

工作原理：
密封圈在螺母的推动下，密封圈的外缘遇到接头体和外套螺母内锥面的作用，使密封圈变形，外缘与接头体和螺母内锥面形成锥面密封面，密封圈内经两端由于产生径向收缩而抱紧铜管，起到密封的作用，实现了接头与铜管之间的密封和坚固作用。

安装与应用
■本公司生产的单卡套管接头产品，按标准进行了有关试验，检验合格后，准予出厂。
■订货时请写明订货号、规格、制造材料。超出本范围的品种及其他规格，我公司可另行生产。
■切勿将零件与其他制造厂生产的相混用或互换。
