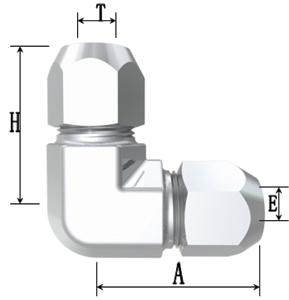

端接 |
尺寸 |
订货号 |
公称压力 |
A |
E |
H |
入口/出口 |
T |
PN |
卡箍式 |
6 |
BASF030601 |
1.6MPa |
27 |
4 |
27 |
8 |
BASF030602 |
28 |
6 |
28 |
10 |
BASF030603 |
30 |
8 |
30 |
12 |
BASF030604 |
32 |
10 |
32 |
14 |
BASF030605 |
34 |
12 |
34 |
产品说明
产品概述：
卡箍式铜管接头是仪表管件的一部分，用于气源、信号管路系统中，配管为紫铜管、尼龙管。管接头材料为黄铜表面镀铬或钝化，公称压力1.6，配管外径6～14，该系列产品具有连接牢靠、密封性和反复性好、安装检修极其方便、效率高、工作安全可靠等优点。
工作原理：
密封圈在螺母的推动下，密封圈的外缘遇到接头体和外套螺母内锥面的作用，使密封圈变形，外缘与接头体和螺母内锥面形成锥面密封面，密封圈内经两端由于产生径向收缩而抱紧铜管，起到密封的作用，实现了接头与铜管之间的密封和坚固作用。
安装与应用
■本公司生产的单卡套管接头产品，按标准进行了有关试验，检验合格后，准予出厂。
■订货时请写明订货号、规格、制造材料。超出本范围的品种及其他规格，我公司可另行生产。
■切勿将零件与其他制造厂生产的相混用或互换。
