BASF0508 直角管接头

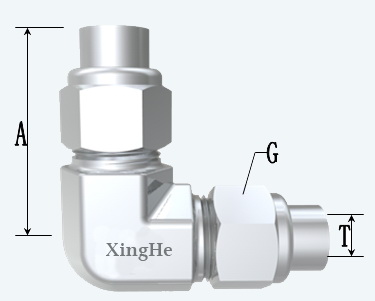

端接	尺寸		订货号	A	G
入口/出口	T	DN	订货号	A	G
扩口式	4	3	BASF050901	23	12
	6	4	BASF050902	28	14
	8	6	BASF050903	31	17
	10	8	BASF050904	33	19
	12	10	BASF050905	37	22
	14	12	BASF050906	40	27
	16	15	BASF050907	42	27
	18	15	BASF050908	44	30
	22	20	BASF050909	56	36
	24	20	BASF050910	56	36
	28	25	BASF050911	60	46
	34	32	BASF050912	60	50
备注	如需B型，请在合同中注明，以下相同。

产品概述：
扩口式钢制管接头是以油、气、水和各种腐蚀性物料为介质的管路系统中的一种连接件，这种连接方式具有结构先进、密封性能好、体积小、加工方便、成本低、使用简便、不需焊接等优点，因此，在机床和汽车的液压和气压传动管路系统中得到广泛应用，同时也在化工行业中，作为测量管路、气源和信号管路的连接件。
我公司生产的该系列管接头制造和验收均按GB5625.1～5653标准执行。

技术指标：

序号	配管外径	紫铜管		钢管
序号	配管外径	外径*壁厚	允许使用压力	外径*壁厚	允许使用压力
1	4	Φ4*0.5	16MPa	Φ4*0.5	16MPa
2	5	Φ5*0.7		Φ5*0.5
3	6	Φ6*1		Φ6*0.5
4	8	Φ8*1	10MPa	Φ8*1
5	10	Φ10*1		Φ10*1
6	12	Φ12*1		Φ12*1	12MPa
7	14	Φ10*1.5	8MPa	Φ14*1	12MPa
8	16	Φ16*1.5	8MPa	Φ16*1	10MPa
9	18	Φ18*1.5	5MPa	Φ18*1
10	22	Φ22*2	5MPa	Φ22*2
11	28	Φ28*2	3.5MPa	Φ28*1.5	8MPa
12	34	Φ34*2	3.5MPa	Φ34*1.5	5MPa

安装与应用
■本公司生产的单卡套管接头产品，按标准进行了有关试验，检验合格后，准予出厂。
■订货时请写明订货号、规格、制造材料。超出本范围的品种及其他规格，我公司可另行生产。
■切勿将零件与其他制造厂生产的相混用或互换。
