BASF0701 端直通管接头 -镇江巴斯夫电仪设备有限公司

热门产品：仪表管件仪表阀门仪表阀组电缆桥架母线槽

产品分类

产品展示

当前位置：网站首页 - 产品展示

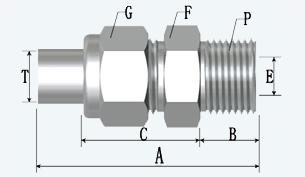

端接	尺寸		订货号	公称压力	A	B	C	E	对边尺寸
入口/出口	T	P	订货号	PN	A	B	C	E	F	G
焊接式	10	M14*1.5	BASF070101	25MPa	61	12	31	6	19	24
	12	M16*1.5	BASF070102		62	12	32	8	22	24
	14	M18*1.5	BASF070103		65	12	32	10	24	27
	16	M22*1.5	BASF070104		70	14	33	12	27	30
	18	M22*1.5	BASF070105		70	14	32	14	30	34
	20	M27*1.5	BASF070106		70	16	36	16	36	36
	22	M22*1.5	BASF070107		76	16	39	18	36	41
	25	M33*1.5	BASF070108		85	18	44	20	41	41
	28	M33*1.5	BASF070109		86	18	44	22	41	46
	32	M42*2	BASF070110		96	20	48	24	50	50
	34	M42*2	BASF070111		98	20	49	26	50	50
	40	M48*2	BASF070112		102	22	50	30	60	60
	42	M50*2	BASF070113		103	22	50	32	60	65
	50	M50*2	BASF070114		105	22	52	32	65	75
	10	M14*1.5	BASF070115	40MPa	61	12	31	5	19	24
	12	M16*1.5	BASF070116		62	12	32	7	22	24
	14	M18*1.5	BASF070117		65	12	32	8	24	27
	16	M22*1.5	BASF070118		70	14	33	10	27	30
	18	M22*1.5	BASF070119		70	14	32	12	30	34
	20	M27*1.5	BASF070120		70	16	36	13	36	36
	22	M22*1.5	BASF070121		76	16	36	15	36	41
	25	M33*1.5	BASF070122		85	18	41	16	41	41
	28	M33*1.5	BASF070123		86	18	41	18	41	46
	32	M42*2	BASF070124		96	20	50	19	50	50
	34	M42*2	BASF070125		98	20	50	21	50	50
	40	M48*2	BASF070126		103	22	60	24	60	60
	42	M50*2	BASF070127		103	22	60	26	60	65
	50	M50*2	BASF070128		105	22	65	26	65	75
备注	终端螺纹P，如需G、ZG、NPT，接管采用英制管等，请在订货时说明，以下相同。

产品概述：
锥面密封管接头属于焊接式管接头的一种，其密封形式新颖特异，以锥面密封为主，同时配以O型圈辅助密封，因此，密封性有较高的可靠性、稳定性。广泛应用于液压传动系统以及仪表测量管路系统，配用钢管为普通精度无缝钢管、水煤气管（含各种不锈耐酸钢）。

技术指标：

安装与应用
■ 本公司生产的单卡套管接头产品，按标准进行了有关试验，检验合格后，准予出厂。
■ 订货时请写明订货号、规格、制造材料。超出本范围的品种及其他规格，我公司可另行生产。
■ 切勿将零件与其他制造厂生产的相混用或互换。
