QZ-14 双卡套穿板针形阀

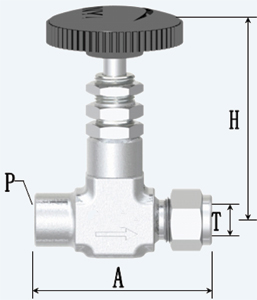

端接	T	P	公称通径	订货号	A	H
入口/出口	T	P	DN	订货号	A	H
双卡套	6mm	M10*1	4	BASF013501	52	69
	6mm	G1/8	4	BASF013502	53	69
	6mm	NPT1/8	4	BASF013503	53	69
	6mm	NPT1/4	4	BASF013504	57	69
	8mm	M10*1	4	BASF013505	53	69
	8mm	G1/8	4	BASF013506	54	69
	8mm	NPT1/8	4	BASF013507	54	69
	8mm	NPT1/4	4	BASF013508	58	69
	10mm	M10*1	4	BASF013509	54	69
	10mm	G1/8	4	BASF013510	55	69
	10mm	NPT1/8	4	BASF013511	55	69
	10mm	NPT1/4	5	BASF013512	58	69
	12mm	NPT3/8	6	BASF013513	79	91
	14mm	NPT1/2	6	BASF013514	84	91
	1/4	NPT1/4	4	BASF013515	57	69
	3/8	NPT1/4	5	BASF013516	58	69
	3/8	NPT3/8	5	BASF013517	63	69
	1/2	NPT3/8	6	BASF013518	79	91
	1/2	NPT1/2	6	BASF013519	84	91

产品概述：
仪表管路针形阀是气动单元组合仪表中的辅助单元之一，它是一种开关阀，其目的是用来切断气动管路的通道。该系列针形阀具有结构小巧、标准化、通用化程度高、密封性能好、外形美观、操作方便等优点。

技术数据：

技术

指标

公称压力

（PN）

公称通径

（DN）

工作

温度

适用介质

连接形式

制造材料

1500psi

1.0～3.0mm

≤230℃

空气等非腐

蚀性气体

双卡套、内螺纹、外螺纹、卡箍式、扩口式

H59-1表面镀铬或钝化

主要零件材料及结构：

安装与应用
广泛应用于炼油、化工、电力、轻纺、制药、冶金、航空、机械等行业。
