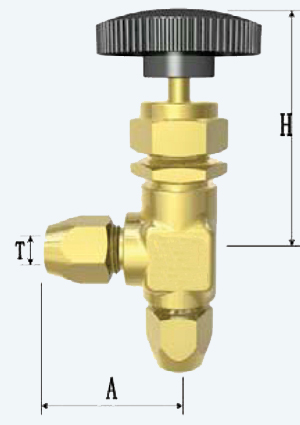

端接 |
T |
订货号 |
A |
H |
入口/出口 |
穿板 |
6 |
BASF011901 |
27 |
48 |
8 |
BASF011902 |
28 |
48 |
10 |
BASF011903 |
29 |
48 |
1/4″ |
BASF011904 |
27 |
48 |
5/16″ |
BASF011905 |
28 |
48 |
3/8″ |
BASF011906 |
29 |
48 |
产品概述：
仪表管路针形阀是气动单元组合仪表中的辅助单元之一，它是一种开关阀，其目的是用来切断气动管路的通道。该系列针形阀具有结构小巧、标准化、通用化程度高、密封性能好、外形美观、操作方便等优点。
技术数据：
|
技术
指标 |
公称压力
（PN） |
公称通径
（DN） |
工作
温度 |
适用介质 |
连接形式 |
制造材料 |
|
1500psi |
1.0～3.0mm |
≤230℃ |
空气等非腐
蚀性气体 |
双卡套、内螺纹、外螺纹、卡箍式、扩口式 |
H59-1表面镀铬或钝化 |
主要零件材料及结构：
|
序号 |
零件名称 |
零件材质 |
|
1 |
手轮 |
酚醛塑料（如需其它颜色或材质，请在订货时说明） |
|
2 |
阀杆 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
3 |
锁母 |
304 |
|
4 |
阀盖 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
5 |
垫片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
6 |
填料 |
PTFE |
|
7 |
阀体 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
8 |
阀芯 |
1Cr17Ni2 |
17-4PH |
|
序号 |
零件名称 |
零件材质 |
|
1 |
条形手柄 |
1Cr18Ni9Ti（如需其它手轮，请在订货时说明） |
|
2 |
填料压盖 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
3 |
蝶簧 |
1Cr18Ni9Ti |
|
4 |
填料 |
PTFE |
|
5 |
垫片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
6 |
阀杆 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
7 |
阀体 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
8 |
阀芯 |
1Cr17Ni2 |
17-4PH |
安装与应用
广泛应用于炼油、化工、电力、轻纺、制药、冶金、航空、机械等行业。
