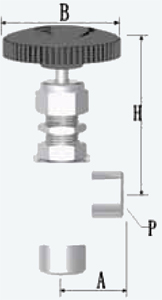

端接 |
P |
订货号 |
公称通径 DN |
A |
B |
H |
入口/出口 |
内螺纹 |
ZG1/8″ |
BASF020601 |
1.6 |
25 |
35 |
81 |
ZG1/4″ |
BASF020602 |
2.5 |
28 |
35 |
81 |
NPT1/8″ |
BASF020603 |
1.6 |
25 |
35 |
81 |
NPT1/4″ |
BASF020604 |
2.5 |
28 |
35 |
81 |
产品概述：
仪表管路高压针形阀是仪表系统中的重要组成部分，它主要用来开闭或调节管道流量。该系列针形阀具有连接紧固、密封可靠、耐压性能好、安装拆卸方便、现场使用无需另加配件等优点。
技术指标：
|
主要技术指标 |
公称压力（PN） |
公称通径（DN） |
工作温度 |
制造材料 |
|
16MPa |
1.6、2.5、4.0、5.0 |
≤232℃ |
根据客户要求选用 |
主要零件材料及结构：
|
序号 |
零件名称 |
零件材质 |
|
1 |
手轮 |
酚醛塑料（如需其他颜色或材质，订货时请注明） |
|
2 |
螺母 |
1Cr18Ni9Ti、316、316L |
|
3 |
填料 |
PTFE |
|
4 |
填料压套 |
1Cr18Ni9Ti、316、316L |
|
5 |
螺母 |
1Cr18Ni9Ti、316、316L |
|
6 |
阀杆（可提供调节阀杆） |
1Cr17Ni2、17-4PH |
|
7 |
阀盖 |
1Cr18Ni9Ti、316、316L |
|
8 |
阀体 |
1Cr18Ni9Ti、316、316L |
|
序号 |
零件名称 |
零件材质 |
|
1 |
手柄 |
1Cr18Ni9Ti |
|
2 |
阀杆 |
1Cr18Ni9Ti、316、316L |
|
3 |
阀座 |
1Cr18Ni9Ti、316、316L |
|
4 |
锁母 |
1Cr18Ni9Ti |
|
5 |
阀芯 |
17-4PH |
|
6 |
螺套 |
1Cr18Ni9Ti、316、316L |
|
7 |
压垫 |
1Cr18Ni9Ti、316、316L |
|
8 |
密封垫 |
PTFE或膨胀石墨 |
|
9 |
垫片 |
1Cr18Ni9Ti、316、316L |
|
10 |
阀体 |
1Cr18Ni9Ti、316、316L |
安装与应用
广泛应用于炼油、化工、电力、轻纺、制药、冶金、航空、机械等行业。
