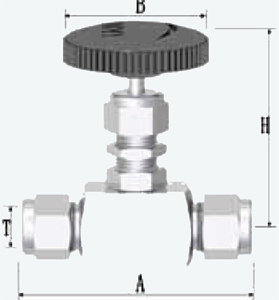

J91W-160 卡套式高压针形阀

端接

　　　尺村
　　　　T　　　

　　　订货号　　　

　　公称通径　　
DN

　　A　　

　　B　　

　　H　　
　入口/出口　
卡套

　　3mm

　　BASF020101

1.6

56

35

81
　　　1/8″

　　BASF020102

1.6

59

35

81
　　4mm

　　BASF020103

2.5

60

35

81
　　6mm

　　BASF020104

2.5

65

35

81
　　　1/4″

　　BASF020105

2.5

65

35

81
　　8mm

　　BASF020106

4.0

70

35

85
　　　3/8″

　　BASF020107

4.0

70

35

85
　　10mm

　　BASF020108

4.0

78

35

108
　　12mm

　　BASF020109

5.0

85

48

108
　　　1/2″

　　BASF020110

5.0

85

48

108

产品概述：
仪表管路高压针形阀是仪表系统中的重要组成部分，它主要用来开闭或调节管道流量。该系列针形阀具有连接紧固、密封可靠、耐压性能好、安装拆卸方便、现场使用无需另加配件等优点。

技术指标：

主要技术指标

公称压力（PN）

公称通径（DN）

工作温度

制造材料

16MPa

1.6、2.5、4.0、5.0

≤232℃

根据客户要求选用

主要零件材料及结构：

序号

零件名称

零件材质

1

手轮

酚醛塑料（如需其他颜色或材质，订货时请注明）

2

螺母

1Cr18Ni9Ti、316、316L

3

填料

PTFE

4

填料压套

1Cr18Ni9Ti、316、316L

5

螺母

1Cr18Ni9Ti、316、316L

6

阀杆（可提供调节阀杆）

1Cr17Ni2、17-4PH

7

阀盖

1Cr18Ni9Ti、316、316L

8

阀体

1Cr18Ni9Ti、316、316L

序号

零件名称

零件材质

1

手柄

1Cr18Ni9Ti

2

阀杆

1Cr18Ni9Ti、316、316L

3

阀座

1Cr18Ni9Ti、316、316L

4

锁母

1Cr18Ni9Ti

5

阀芯

17-4PH

6

螺套

1Cr18Ni9Ti、316、316L

7

压垫

1Cr18Ni9Ti、316、316L

8

密封垫

PTFE或膨胀石墨

9

垫片

1Cr18Ni9Ti、316、316L

10

阀体

1Cr18Ni9Ti、316、316L


安装与应用
广泛应用于炼油、化工、电力、轻纺、制药、冶金、航空、机械等行业。
