端接 |
配管外径 |
订货号 |
公称通径 |
公称压力 |

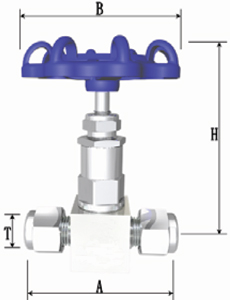

外形尺寸 |
入口/出口 |
D0 |
DN |
PN（MPa） |
L |
L1 |
H1 |
H2 |
双卡套 |
Φ14 |
BASF040101 |
5 |
6.4 |
76 |
50 |
63 |
68 |
Φ14 |
BASF040102 |
16 |
79 |
50 |
68 |
73 |
Φ14 |
BASF040103 |
32 |
82 |
50 |
70 |
75 |
Φ14 |
BASF040104 |
10 |
6.4 |
82 |
64 |
76 |
81 |
Φ14 |
BASF040105 |
16 |
86 |
64 |
76 |
81 |
Φ14 |
BASF040106 |
32 |
86 |
64 |
78 |
83 |
产品概述：
测量管路截止阀是仪表测量管路系统中的重要组成部分，它主要用来开启或切断管道通路，该系列阀门具有连接紧固、密封性能可靠、耐压性能好、现场安装拆卸方便等优点。
技术指标：
|
主要技
术指标 |
公称压力（PN） |
公称通径（DN） |
工作温度 |
制造材料 |
|
6.4MPa、16MPa、32MPa |
5、10、15、20、25 |
-53℃～650℃ |
根据客户要求选用 |
零件材料：
|
序号 |
零件名称 |
零件材质 |
|
1 |
手轮（柄） |
HT15-30、316L |
|
2 |
阀杆 |
2Cr13、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
|
3 |
填料压盖 |
20#、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
|
4 |
锁母 |
20#、1Cr18Ni9Ti、316、316L、
|
|
5 |
填料 |
PTFE、膨胀石墨 |
|
6 |
阀座 |
20#、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
|
7 |
阀芯 |
3Cr13、1Cr17Ni2、17-4PH、HB2、Monel K500、HB2、Inconel718、32760 |
|
8 |
阀体 |
20#、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
