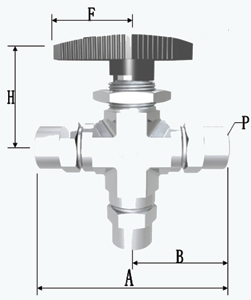

端接 |
P内螺纹 |
订货号 |
公称通径 |
公称压力 |
B |
A |
F |
H |
入口/出口 |
DN |
PN |
卡套式 |
M10*1 |
BASF062301 |
4.0 |
6.4 |
41 |
82 |
32 |
41 |
ZG1/8 |
BASF062302 |
41 |
82 |
32 |
41 |
G1/8 |
BASF062303 |
41 |
82 |
32 |
41 |
M14*1.5 |
BASF062304 |
6.0 |
46 |
92 |
38 |
45 |
ZG1/4 |
BASF062305 |
46 |
92 |
38 |
45 |
G1/4 |
BASF062306 |
46 |
92 |
38 |
45 |
M16*1.5 |
BASF062307 |
8.0 |
58 |
116 |
44 |
57 |
ZG3/8 |
BASF062308 |
58 |
116 |
44 |
57 |
G3/8 |
BASF062309 |
58 |
116 |
44 |
57 |
仪表管路球阀是我公司引进国外先进技术生产的新一代仪表管路球阀，外型美观，设计精良。该系列产品结构形式有直通、角式、三通、多位一通、多位切换。连接形式有卡箍式、卡套式、内螺纹式。
技术指标
公称压力：≤16MPa
适用温度：-54°C～150°C
公称通径：1.6mm～10mm
连接形式：卡箍式、卡套式、内螺纹式
主要结构材料：
|
序号 |
件 名 |
材 料 |
|
1 |
手 柄 |
酚 醛 塑 料 |
|
2 |
填料螺栓 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
3 |
垫 片 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
4 |
填 料 |
PTFE |
|
5 |
压 盖 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
6 |
密封填料 |
PTFE |
|
7 |
球 杆 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
8 |
侧 环 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
9 |
锁 母 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
10 |
阀 体 |
黄铜 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
手 柄
↑316不锈钢条形手柄，订货时，在订货号后添加SH
|
手柄颜色 |
标 记 |
|
黑色 |
BK |
|
蓝色 |
BL |
|
绿色 |
GR |
|
橙色 |
DG |
|
红色 |
RD |
|
黄色 |
YB |
↑黑色手柄为标准件,其它颜色的手柄,在阀门订货号后添加手柄颜色标记
·在阀门使用期限内可调整密封填料，工厂的每吃阀门都进行了最大额定压力下的测试，泄露为零
·定货时请写明产品名称、定货号、规格型号、材料。超出本范围的品种规格，我公司可另行生产
·切勿将零件与其他制造厂生产的想混用或互换
