端接 |

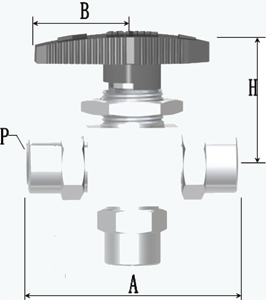

尺寸P |
公称通径 |
订货号 |
A |
B |
H |
入口/出口 |
DN |
内螺纹 |
M10*1 |
4 |
BASF070401 |
56 |
32 |
42 |
ZG1/8″ |
4 |
BASF070402 |
56 |
32 |
42 |
NPT1/8″ |
4 |
BASF070403 |
56 |
32 |
42 |
G1/8″ |
4 |
BASF070404 |
56 |
32 |
42 |
ZG1/4″ |
6 |
BASF070405 |
72 |
38 |
50 |
NPT1/4″ |
6 |
BASF070406 |
72 |
38 |
50 |
G1/4″ |
6 |
BASF070407 |
72 |
38 |
50 |
M14*1.5 |
6 |
BASF070408 |
72 |
38 |
50 |
ZG3/8″ |
8 |
BASF070409 |
80 |
44 |
57 |
NPT3/8″ |
8 |
BASF070410 |
80 |
44 |
57 |
G3/8″ |
8 |
BASF070411 |
80 |
44 |
57 |
M16*1.5 |
8 |
BASF070412 |
80 |
44 |
57 |
产品概述：
高压仪表球阀是我公司参照国外仪表阀门结构形式自行设计的气动管路中较为理想的新型球阀，该系列阀门具有结构小巧、标准化、通用化程度高、外形美观、性能可靠、使用灵活等优点。
技术指标：
|
主要技术指标 |
公称压力（PN） |
公称通径（DN） |
工作温度 |
制造材料 |
|
3000～3500psi |
4.0、6.0、8.0、10 |
-50℃～250℃ |
根据客户要求选用 |
零件材料：
|
序号 |
零件名称 |
零件材质 |
|
1 |
手柄 |
酚醛塑料（如需其他颜色或材质，订货时请注明） |
|
2 |
阀杆 |
304、316、316L |
|
3 |
调节器 |
304、316、316L |
|
4 |
锁母 |
304、316、316L |
|
5 |
垫片 |
304、316、316L |
|
6 |
填料 |
PTFE |
|
7 |
阀体 |
304、316、316L |
|
8 |
密封圈 |
PTFE、PEEK |
|
9 |
球 |
304、316、316L |
|
10 |
阀座 |
304、316、316L |
|
11 |
球填料 |
PTFE、PEEK |
